СОРТИРУЮЩИЕ СИСТЕМЫ

"SORY - V"

ПАСПОРТ  № _____________



1. НАЗНАЧЕНИЕ

1.1. Сортирующие системы « SORT-V» ( далее сортирующие системы или системы)
предназначенные для оснащения донных тралов с целью защиты рыбных запасов
от облова молоди тресковых пород.

.      Данные сортирующие системы применяются только при  использовании российских
тралов.



1.2. Конструкция сортирующих систем разработана ПИНРО, одобрена Госрыбинспекцией Российской Федерации (Мурманрыбвод) и согласована с Директоратом рыболовства Норвегии и производится в 000 «Колекор» на основании договора с ПИНРО 59/58 от 26 мая 1998 года.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Сортирующие системы выпускаются двух типоразмеров в зависимости от мощности главного двигателя судов, занятых траловым ловом. Общий вид сортирующих систем и основные размеры показаны на рис. 1.2, основные технические данные приведены в таблице

Мощность

главного

двигателя


Обозначение

чертежа




Наружные

размеры

металлической

решетки, м.


Расстояние

между прутьями

металлической решетки

не менее, мм.

1000 и более

А8-1000.000

1,5Х1,2

55

менее 1000

А8-1001.000

1,2Х1,0

55

1000 и более

А8-1014.000

1,5Х1,2

80

менее 1000

А8-1015.000

1,2 X 1,0

80



2.2. Сетная часть сортирующих систем изготавливается из полиамидных или других синтетических делей.

2.3. Сортирующие системы комплектуются решетками, изготовленными из нержавеющей стали или, по требованию заказчика, из конструкционной стали, ст. 3.

2.4. Материалы сетной части и металлической решетки указываются для каждого конкретного изделия в разделе 9 настоящего паспорта.





З.КОМПЛЕКТ ПОСТАВКИ

3.1. Сортирующие системы поставляются в сборе с металлической решеткой и кухтылями в оплетке.

3.2. Каждая сортирующая система должна быть упакована (перевязана).

3.3. К каждой сортирующей системе прилагается настоящий паспорт.

4. МАРКИРОВКА

4.1. В связи с повышенными требованиями к качеству изготовления со стороны органов рыбоохраны каждая сортирующая система имеет специальную маркировку, сохраняющуюся в течении всего периода эксплуатации.

Наличие маркировки удостоверяет факт изготовления данной сортирующей системы на подконтрольном предприятии, гарантирующим качество продукции.

4.2. Маркировка проставляется на металлической решетке и сетной части.

4.3. Маркировка металлической решетки осуществляется с помощью шильдека из нержавеющей стали, закрепляемого в верхнем углу решетки с помощью специального вида сварки,

4.4. Маркировка сетной части осуществляется с помощью бирки, закрепляемой на сетях каркаса.

4.5. Места расположения маркировок см. рис. 1, 2, 3.

4.6. К каждому сортирующему устройству прикрепляется бирка на которой указывается:

- сокращенное наименование изготовителя - 000 «Колекор»

- наименование сортирующей системы - «SORT-V»

- размер решетки

- номер сортирующей системы, соответствующий номеру решетки

- дата изготовления

- штамп ОТК

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1 Сетная часть (каркас) поз. 4 сортирующей системы (см. рис. 1, 2) состоит четырех пластей, сшитых между собой в виде сетного цилиндра прямоугольного сечения. Внутри цилиндра вшита металлическая решетка поз. 1. Для компенсации силы тяжести решетки служат кухтыли поз. 2. Внутри цилиндра также вшиты пласти мелкоячейной дели, образующие подъёмную, поз. 5 и направляющую, поз. б, панели. Верхняя часть цилиндра имеет окно поз. 3.

5.2. Сортирующая система устанавливается между конической и цилиндрической частями тралового мешка.

5.3. Принцип действия сортирующей системы состоит в следующем.

Заловленные в процессе траления рыбы, проходя в сортирующую систему,

встречают на своем пути подъемную панель поз. 5, благодаря чему

поднимаются к металлической решетке поз. 1. При этом особи с

поперечными размерами меньшими расстояния между прутьями решетки,

проникают через нее и выходят в окружающее пространство через окно поз. 3.

Направляющая панель поз. 6 предотвращает повторное попадание вышедших

рыб в куток мешка.

Крупные особи, попав на решетку, проходят под ней вниз и попадают в куток

мешка, образуя улов.

6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

6.1.При эксплуатации сортирующих систем необходимо руководствоваться общими правилами техники безопасности на судах рыбопромыслового флота, применительно к траловому лову рыбы.

7. ПОДГОТОВКА К РАБОТЕ

7.1. Сортирующее устройство «распаковывают», освобождая кипу от упаковочных шнуров и растягивают на палубе. При этом проверяют его на отсутствие посторонних привязок, обрезков каната, веревок и прочего, что может приводить к искажению формы сетей в процессе работы. 7.2. Соединение кромок сортирующей системы и мешка производят методом съячейки. При этом количество ячей сортирующей системы и мешка не должны отличаться более чем на 4 ячеи.

Верхней пластью сортирующей системы является та, на которой расположен вырез окна поз. 3 (рис. 1, 2).

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1. В процессе спуска-подъема трала необходимо всячески оберегать сортирующую систему от механических повреждений. Эксплуатировать систему с деформированными металлическими решетками не допускается. Не допускается также эксплуатация с разрушенными и восстановленными в судовых условиях сварными швами.

8.2. Допускается ремонт поврежденной сетной части системы при соблюдении требований рис. 1, 2 и Правил рыболовства


.

ВНИМАНИЕ!

При досмотре орудий лова на борту судна инспекции рыбоохраны предписано контролирование сортирующих систем по следующим параметрам:

соответствие установки сортирующей системы предписаниям;

расстояние между прутьями решетки;

периметр сетной части перед решеткой;

количество кухтылей;

правильность установки наклона решетки;

длина, ширина и размер ячеи поднимающей и направляющей пластей, а также правильность их установки.

Указанное необходимо иметь ввиду при ремонте сетной части сортирующей системы в судовых условиях.

9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ Система сортирующая «SORT-V»

Заводской номер системы ________________________________________

Изготовлена из дели: каркас, ______________________________________
                                     панели ______________________________________

Укомплектована сортирующей решеткой ____________________________
Заводской номер

Изготовленной из ________________________________________________

Соответствует чертежу ____________________________________________
и признана годной для эксплуатации.

Дата            выпуска

«____ » _______________________       года

Ответственный за выпуск ____________________________






10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

10.1. Изготовитель гарантирует соответствие сортирующих систем требованиям двухстороннего соглашения по применению селективных устройств в экономических зонах Российской Федерации и Королевства Норвегии и открытых районах Баренцева и Норвежского морей.

10.2. Гарантии по п. 10.1. обеспечиваются технологическим оборудованием предприятия, входным контролем применяемых материалов и покупных изделий, а также пооперационным контролем процесса изготовления.

11. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

11.1. Акт-рекламация должен составляться комиссией, состоящей из компетентных лиц: представителей потребителя и изготовителя.

11.2. В случае несоответствия системы, установленным требованиям забракованная система без каких-либо переделок должна быть возвращена на фабрику.

11.3. В акте указывается следующее:

- наименование потребителя продукции и его адрес;

- номер и дата акта, место и время обнаружения дефекта;

- должности и фамилии лиц, составивших акт;

- заводской номер изделия;

- подробное описание дефектов.

12. РЕКВИЗИТЫ ИЗГОТОВИТЕЛЯ

000 «Колекор»

183052, г. Мурманск, ул. Шевченко 40.

тел. (815-2) 52-05-14, 52-05-15              тел./факс:(8152) 52-05-17

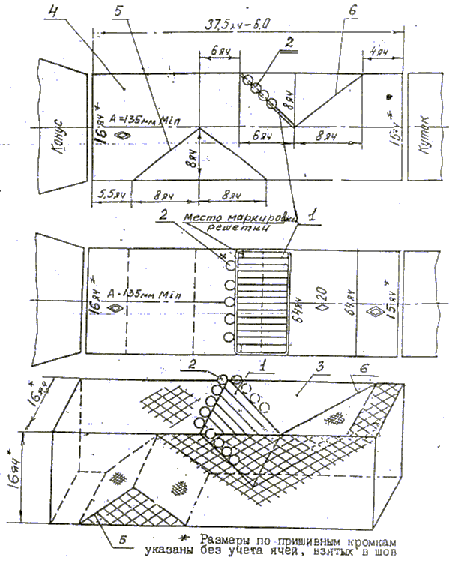

СОРТИРУЮЩАЯ СИСТЕМА  "SORT - V"

ДЛЯ СУДОВ С ДВИГАТЕЛЕМ  МЕНЕЕ  1000 кВт

1.  Решётка                                          2.  Кухтыль (диаметр 200мм - 13шт)

3.  Окно                                               4.  Сетная часть

5.  Подъёмная панель                           6.  Направляющая панель

Рис. 1

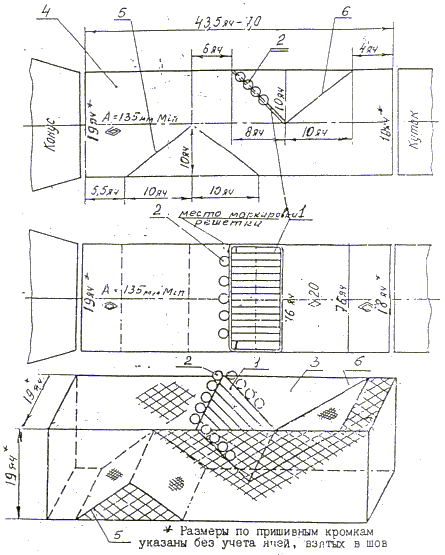

СОРТИРУЮЩАЯ СИСТЕМА  "SORT - V"

ДЛЯ СУДОВ С ДВИГАТЕЛЕМ  БОЛЕЕ  1000 кВт

1.  Решётка                                          2.  Кухтыль (диаметр 200мм - 16шт)

3.  Окно                                               4.  Сетная часть

5.  Подъёмная панель                           6.  Направляющая панель

Рис. 2

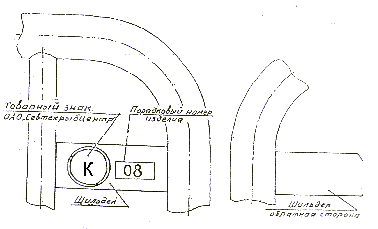

Маркировка стальной решётки

Рис. 3
